Antena Yagi.

La antena Yagi o antena Yagi-Uda es una antena direccional inventada por Shintaro Uda de la Universidad Imperial de Tohoku y, en menor parte, de Hidetsugu Yagi (de ahí al nombre Yagi-Uda). Esta invención dio avanzada a las antenas convencionales, produjo que mediante una estructura simple de dipolo, combinada con elementos parásitos conocidos como reflector y directores, se pudiera construir una antena de muy alto rendimiento.

Uso de una antena Yagi en orientación por radio.
La invención del Dr. Uda (patentada en 1926) no fue usada en Japón en un principio, ya que el diseño original de la antena tenía como objetivo la transmisión inalámbrica de energía. Sin embargo fue aceptada en Europa y Norteamérica, en donde se incorporó a la producción comercial, de los sistemas de difusión, TV y otros.

El uso de esta antena en Japón solo comenzó a utilizarse durante la Segunda Guerra Mundial, cuando fue descubierto que la invención de Yagi era utilizada como antena de radar por los ejércitos aliados.

Construcción:
Un conductor que actúa como radiador.
Un elemento que actúa como captador (Balun1​).
Los elementos parásitos son aquellos que no son activos, no se conectan a la línea de transmisión y reciben la energía a través de la inducción mutua. Se clasifican en reflectores y directores.

Diseño:
A diferencia de la antena dipolo, es sumamente difícil modelizar con ecuaciones matemáticas una antena Yagi. Por lo tanto, existen distintos programas de simulación numérica de antenas que permiten simular distintos diseños que permitirán una primera aproximación.

Alimentación:
Para respetar la adecuación entre la impedancia de la antena y la impedancia de la línea de transmisión se utilizan distintos tipo de alimentación.

Alimentación asimétrica por cable coaxial: adaptación gamma
Alimentación simétrica por cable bifilar: adaptación delta
A veces es necesario interponer un simetrizador o balun para asegurar y para adaptar la impedancia de la antena Yagi.

Algunas personas alimentan con cable coaxial a una antena Yagi que espera una alimentación simétrica. Esta manera de alimentar puede funcionar, pero sólo a ciertas frecuencias, y a costa de convertir a la vaina del coaxial en parte del elemento irradiante. Por lo tanto, no es una práctica aconsejable.


Política naranja.

http://es.presidencia.gov.co/normativa/normativa/LEY%201834%20DEL%2023%20DE%20MAYO%20DE%202017.pdf

Telefonía celular móvil.

La telefonía móvil o telefonía celular es un medio de comunicación inalámbrico a través de ondas electromagnéticas. Como cliente de este tipo de redes, se utiliza un dispositivo denominado teléfono móvil o teléfono celular. En la mayor parte de Hispanoamérica se prefiere la denominación teléfono celular o simplemente celular, aunque en Cuba se dice de ambas formas, y mientras que en España es más común el término teléfono móvil o simplemente móvil.

La comunicación telefónica es posible gracias a la interconexión entre centrales móviles y públicas. Según las bandas o frecuencias en las que opera el móvil, podrá funcionar en una parte u otra del mundo. La telefonía móvil consiste en la combinación de una red de estaciones transmisoras o receptoras de radio (repetidores, estaciones base o BTS) y una serie de centrales telefónicas de conmutación de 1.er y 5.º nivel (MSC y BSC respectivamente), que posibilita la comunicación entre terminales telefónicos portátiles (teléfonos móviles) o entre terminales portátiles y teléfonos de la red fija tradicional.

La red de telefonía móvil, debemos entenderla en varios segmentos:

La red de acceso compuesta por la antena y la estación base (BTS/BSC para 2G, nodoB/RNC para 3G y e-nodoB para 4G)
La red de agregación (o Backhaul) compuesta por los dispositivos que componen lo que se suele implantar por medio de tecnologías "Metro Ethernet" que en definitiva van sumando tráfico hacia el segmento que mencionamos a continuación.
La red de Core, que es el núcleo de esta red (compuesta por SGSN, GGSN en 3G para datos y MSC para voz - MME, sGW para 4G - A su vez por los elementos de validación y perfilado de usuarios: HLR o HSS, VLR, AuC y EiR)

En su operación, el teléfono móvil establece comunicación con una estación base y, a medida que se traslada, los sistemas computacionales que administran la red van transmitiendo la llamada a la siguiente estación base de forma transparente para el usuario. Por eso se dice que las estaciones base forman una red de celdas, sirviendo cada estación base a los equipos móviles que se encuentran en su celda.



El teléfono celular estándar de la primera generación estableció un rango de frecuencias entre los 824 Megahertz y los 894 para las comunicaciones analógicas.
Para enfrentar la competencia y mantener los precios bajos, este estándar estableció el concepto de dos portadores en cada mercado, conocidos como portadores A y B. A cada portador se le da 832 frecuencias de voz, cada una con una amplitud de 30 Kilohertz. Un par de frecuencias (una para enviar y otra para recibir) son usadas para proveer un canal dual por teléfono. Las frecuencias de transmisión y recepción de cada canal de voz están separadas por 45 Megahertz. Cada portador también tiene 21 canales de datos para usar en otras actividades.
La genialidad del teléfono celular reside en que una ciudad puede ser dividida en pequeñas "células" (o celdas), que permiten extender la frecuencia por toda una ciudad. Esto es lo que permite que millones de usuarios utilicen el servicio en un territorio amplio sin tener problemas.
He aquí como funciona. Se puede dividir un área (como una ciudad) en células. Cada célula es típicamente de un tamaño de 10 millas cuadradas (unos 26Km2). Las células se imaginan como unos hexágonos en un campo hexagonal grande.

Sin embargo, el tamaño de las células puede variar mucho dependiendo del lugar en que se encuentre. Las estaciones de base se separan entre 1 a 3 Km. en zonas urbanas, aunque pueden llegar a separarse por más de 35Km en zonas rurales.
En zonas muy densamente pobladas o áreas con muchos obstáculos (como ser edificios altos), las células pueden concentrarse en distancias cada vez menores. Algunas tecnologías, como los PCS (Personal Communication Services), requieren células muy cercanas unas de otras debido a su alta frecuencia y bajo poder en el que operan.
Los edificios pueden, a su vez, interferir con el envío de las señales entre las células que se encuentren más lejanas, por lo que algunos edificios tienen su propia "microcélula." Los subterráneos son típicos escenarios donde una microcélula se hace necesaria. Microcélulas pueden ser usadas para incrementar la capacidad general de la red en zonas densamente pobladas como ser los centros capitalinos.
Debido a que los teléfonos celulares y las estaciones de base utilizan transmisores de bajo poder, las mismas frecuencias pueden ser reutilizadas en células no adyacentes.
Cada celda en un sistema análogo utiliza un séptimo de los canales de voz disponibles. Eso es, una celda, más las seis celdas que la rodean en un arreglo hexagonal, cada una utilizando un séptimo de los canales disponibles para que cada celda tenga un grupo único de frecuencias y no haya colisiones entre células adyacentes.

De esta forma, en un sistema analógico, en cualquier celda pueden hablar 59 personas en sus teléfonos celulares al mismo tiempo. Con la transmisión digital, el número de canales disponibles aumenta. Por ejemplo el sistema digital TDMA puede acarrear el triple de llamadas en cada celda, alrededor de 168 canales disponibles simultáneamente.
Cada célula tiene una estación base que consta de una torre y un pequeño edificio en donde se tiene el equipo de radio. Cada célula utiliza un séptimo de los 416 canales duales de voz. Dejando entonces a cada célula aproximadamente los 59 canales disponibles nombrados anteriormente.
Si bien los números pueden variar dependiendo de la tecnología usada en el lugar, las cantidades sirven para mostrar cómo funciona esta tecnología; que en caso de tratarse de una generación más moderna, puede de todas formas extrapolarse directamente.
Los teléfonos celulares poseen unos transmisores de bajo poder dentro de ellos. Muchos teléfonos celulares tienen 2 fuerzas de señal: 0.6 Watts y 3 Watts (como comparación, la mayoría de los radios de onda corta transmiten a 5 Watts). La estación base también transmite a bajo poder. Los transmisores de bajo poder tienen 2 ventajas:
El consumo de energía del teléfono, que normalmente opera con baterías, es relativamente bajo. Esto significa que bajo poder requiere baterías pequeñas, y esto hace posible que existan teléfonos que caben en la mano. A su vez aumenta en forma considerable el tiempo en que se puede usar el teléfono entre carga y carga de la batería.
Las transmisiones de las estaciones base y de los teléfonos no alcanzan una distancia más allá de la célula. Es por esto que en la figura de arriba en cada celda se pueden utilizar las mismas frecuencias sin interferir unas con otras.
Las transmisiones de la base central y de los teléfonos en la misma celda no salen de ésta. Por lo tanto, cada celda puede reutilizar las mismas 59 frecuencias a través de la ciudad.
La tecnología celular requiere un gran número de estaciones base para ciudades de cualquier tamaño. Una ciudad típica grande puede tener cientos de torres emisoras. Pero debido a que hay tanta gente utilizando teléfonos celulares, los costos se mantienen bajos para el usuario. Cada portador en cada ciudad tiene una oficina central llamada MTSO (PSTN en el diagrama siguiente). Esta oficina maneja todas las conexiones telefónicas y estaciones base de la región.

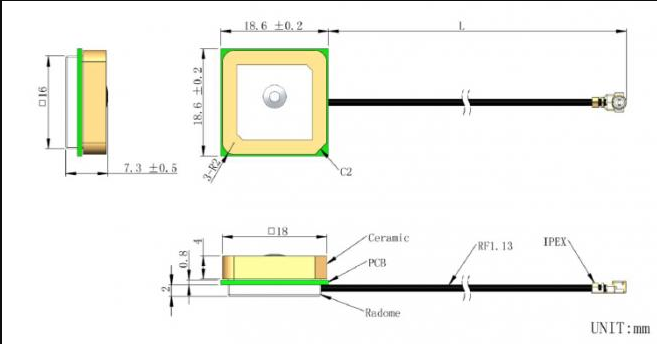

La antena más común en los dispositivos móviles es una antena de tipo plana que en el mayor de los casos se encuentra pegada a la tarjeta lógica del dispositivo y sus dimensiones pueden variar dependiendo del rendimiento y el tamaño de cada dispositivo.
En otros casos, los dispositivos móviles utilizan antenas monopolo a lo largo de un costado del mismo para poder aprovechar la recepción de la señal captada.



Antenas monopolo, dipolo y parabólica.

Antenas Monopolo.

La antena monopolo es aquella que esta conformada por un sólo brazo rectilíneo que irradia las ondas electromagnéticas en posición vertical sobre la tierra y van conectadas en su base a un generador que tiene la otra terminal conectada  tierra.

Sabemos que los monopolos sobre un plano de tierra constituyen el único tipo de antena utilizada en radiodifusión sonora de AM (540-1650 MHZ) y con frecuencias en sistemas de comunicaciones en bandas de HF, VHF y UHF.

La impedancia se define como la relación entre voltaje y corriente entre los bornes de entrada de la antena.

Siendo:
Ho - Semilongitud o altura "física" del monopolo.
a - Radio del radiador.
lambda - Longitud de onda de la frecuencia de trabajo.

La orientación del vector del campo eléctrico define la polarización de la onda radiada por una antena en una dirección dada.
La directividad se define como la relación entre la densidad de potencia radiada en una dirección a una distancia dada.
La ganancia representa la relación entre la intensidad de campo que produce una antena en un punto determinado y la intensidad de campo que produce una antena omnidireccional (llamada isotrópica), en el mismo punto y en las mismas condiciones. Cuánto mayor es la ganancia, mejor es la antena.
El ancho de banda se define como el rango de frecuencias sobre las cuales la operación de la antena es satisfactoria.







Antenas Dipolo.

Las antenas dipolo son las más sencillas de todas, consiste en un hilo conductor de media longitud de onda a la frecuencia de trabajo, cortado por la mitad, en cuyo centro se coloca un generador o una línea de transmisión.
La longitud de un dipolo debe ser por tanto: L=150/f siendo f la frecuencia en MHZ.
Al estar construido con un material (generalmente cobre) y terminarse en dos puntas que introducen una cierta capacidad que no existe en un conductor continuo, para obtener la resonancia se debe acortar ligeramente esta longitud debido al mismo efecto que el factor de propagación de las líneas de transmisión.
Para todos los efectos prácticos, salvo para dipolos de frecuencias muy elevadas en las que el diámetro del hilo puede tener influencia, se puede considerar que acortando la longitud un 5% se consigue la condición de resonancia.
Por tanto la fórmula queda como: L=142.5/f

La distribución de corriente y voltaje en un dipolo es tal que en el centro tenemos un voltaje reducido y una corriente elevada, mientras que el las puntas se produce un voltaje muy elevado y una corriente casi nula. Esto quiere decir que hay que tener cuidado con la sujeción de esos puntos.
Si el aislador no es de buena calidad, el voltaje elevado en las puntas puede producir grandes pérdidas. También hay que tener en cuenta el hecho de que incluso con potencias pequeñas se pueden producir quemaduras en caso de tocar accidentalmente las puntas.



La impedancia nominal de un dipolo es de 73 Ohms. Sin embargo, en un dipolo real situado a una cierta distancia del suelo la impedancia varía considerablemente. Este efecto no tiene demasiada importancia si se puede aceptar una ROE máxima en la línea de transmisión de 2.1.
Si se quiere anular esta ROE, solo podemos hacerlo variando la altura del dipolo. Cuanto más alto se encuentra el dipolo de la tierra, menor es la variación de impedancia y más se aproxima al valor nominal de 73 Ohms. Un dipolo colocado a una altura de 3/8 de la longitud de onda tendrá una impedancia de 81 Ohms aproximadamente.

En frecuencias bajas, donde la longitud de onda es grande, si que resulta importante la altura a la que se coloca el dipolo. Supongamos que un dipolo en la banda de 80 metros de los radioaficionados (3.5-38MHZ) media longitud de onda son 40 metros, altura que es muy difícil de lograr en la mayoría de los casos. Si colocamos el dipolo a 1/5 de longitud de onda, veremos que la impedancia del dipolo es de unos 50 Ohms, por lo tanto, si el dipolo anterior se coloca a 16 metros y se alimenta con una línea de 52 Ohms, existirá un acoplamiento perfecto.

La radiación de un dipolo en el espacio libre esta en un plano perpendicular a la dirección del hilo del dipolo. Radia exactamente igual en todas las direcciones: mientras que en el plano del dipolo radia con un máximo en la dirección perpendicular al hilo y un mínimo en la dirección del hilo. O sea que el dipolo es ligeramente directivo y tiene una ganancia respecto a una antena isotrópica de 2.3 dB en direcciones perpendiculares al hilo del dipolo.





Antena Parabólica.

La antena parabólica es un tipo de antena que se caracteriza por llevar un reflector parabólico, cuya superficie en realidad es un paraboloide de revolución. Las atenas patrabolicas pueden ser transmisoras, receptoras o full duplex, se llaman así cuando pueden transmitir y recibir simultáneamente. Estas suelen ser utilizadas a frecuencias altas y tienen una ganancia elevada.
En las antenas satelitales transmisoras, la así llamada parábola refleja las ondas electromagnéticas las cuales son generadas por un dispositivo radiante que se encuentra en el foco del paraboloide. Los frentes de onda inicialmente esféricos que emite ese dispositivo se convierten en frentes de onda planos al reflejarse en dicha superficie, produciendo ondas más coherentes que las antenas de otro tipo.
En las antenas reflectoras, el reflector parabólico es el encargado de concentrar en su foco, donde se encuentra un detector, los rayos paralelos de las ondas incidentes.
Las antenas parabólicas usan características físicas así como antenas de elementos múltiples para alcanzar muy alta ganancia y direccionalidad, estas antenas un plato reflector con la forma de una parábola para enfocar las ondas de radio recibidas por la antena a un punto focal. La parábola también funciona para captar la energía recibida por la antena y enfocarla en un haz estrecho al transmitir.




El patrón de radiación de la antena parabólica es amplio con una ganancia alta y una directividad alta la cual se refiere a que las antenas parabólicas se orientan a una sola dirección y su polarización es lineal/circular.
